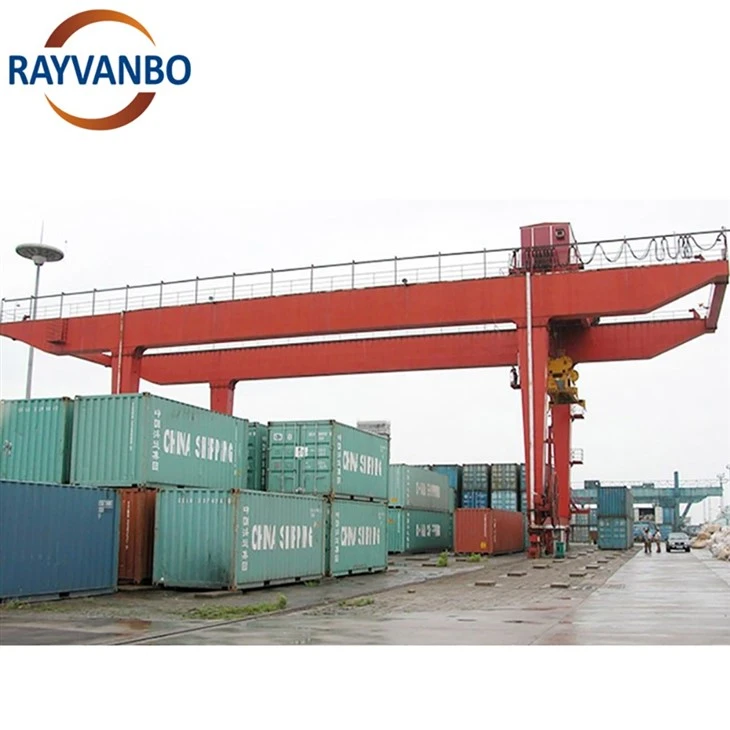

Multipurpose Gantry Crane

Multi-bi portik teknik la se yon ekipman leve lou ak yon pakèt aplikasyon epi yo ka itilize nan divès sitiyasyon endistriyèl ak konstriksyon. Ranje kapasite pote: 1 tòn - 500 tòn (ka Customized selon bezwen kliyan)



Premyèman, seri teknik gantry sa a gen kapasite pote ekselan epi li ka adapte yo ak divès kalite bezwen leve kago nan diferan senaryo endistriyèl ak konstriksyon. Ekipman an adopte konsepsyon jeni avanse ak teknoloji kalkil estriktirèl asire pèfòmans ki estab chaj-pote nan limit maksimòm. Ekipe ak plizyè sistèm sekirite, ki gen ladan pwoteksyon surcharge, switch limit, aparèy pou sispann ijans, elatriye, pou asire sekirite ak fyab nan operasyon leve. Sèvi ak asye wo-fòs ak teknoloji avanse soude asire determinasyon ak rezistans nan estrikti ekipman an. Trepye Gantry gen yon pakèt kapasite pote epi yo apwopriye pou leve machandiz lou pou satisfè bezwen diferan endistri ak pwosesis. Ekipe ak yon sistèm avanse kontwòl elektrik, li ka reyalize operasyon lis leve ak travèse, amelyore presizyon ak efikasite nan operasyon yo. Pèsonalize kapasite chaj-pote ak dimansyon yo ka bay ki baze sou bezwen espesifik kliyan yo satisfè kondisyon jeni espesyal.



Anplis de sa, sistèm kontwòl la nan teknik la portique se yon pati kle nan ekipman an. Li responsab pou kontwole egzak boom, leve, mouvman lateral ak lòt mouvman pou asire operasyon leve kago san danje epi efikas. Sistèm kontwòl elektrik: PLC (Programmable Logic Controller): Itilize lojikman kontwole ak kowòdone aksyon divès kalite reyalize kontwòl egzak nan epandeuz la. Capteur: Siveye estati ekipman, tankou pozisyon, chaj, vitès, elatriye, pou reyalize siveyans an tan reyèl ak fidbak nan operasyon ekipman yo. Konsole operasyon:

Joystick oswa bouton: Pou operasyon manyèl, ki gen ladan leve, travèse, wotasyon ak lòt fonksyon. Manyen ekran oswa ekspozisyon: Bay yon koòdone entwisyon pou montre estati ekipman, enfòmasyon alam, elatriye, epi sipòte operatè yo fè paramèt ak ajisteman. Sistèm kontwòl Remote: Remote kontwolè: Yo itilize pou reyalize operasyon aleka nan teknik portik la pou amelyore fleksibilite ak sekirite kontwòl. Sistèm pouvwa: Motè elektrik: kondui mouvman divès kalite teknik portik la, tankou leve, mouvman lateral, elatriye konvètisè frekans: yo itilize pou ajiste vitès motè a pou reyalize kontwòl egzak mouvman an. Aparèy pwoteksyon sekirite: Pwoteksyon Surcharge: Anpeche kapasite pote ekipman nan operasyon surcharge. Limit switch: Limite mouvman ekipman an nan seri a espesifye pou anpeche kolizyon aksidan ak rapouswiv. Aparèy pou sispann ijans: Imedyatman sispann mouvman ekipman nan yon ijans pou asire sekirite pèsonèl ak ekipman yo. Sistèm kominikasyon: Kominikasyon rezo: Itilize pou transmisyon done ak kominikasyon ak lòt aparèy oswa sistèm siveyans. Sistèm dyagnostik: Dyagnostik fay: Otomatikman detekte defo pandan operasyon ekipman epi bay kòd fay ak enfòmasyon alam pou fasilite antretyen ak reparasyon alè. Sistèm jesyon konsomasyon enèji: Mezi ekonomize enèji: Diminye konsomasyon enèji nan ekipman an ak amelyore efikasite fonksyònman ekipman an atravè pwograme kòmanse ak sispann, rekiperasyon enèji ak lòt metòd.



An tou, konpozan sa yo travay ansanm pou asire ke teknik portique a kapab konplete kago leve travay san danje, byen ak efikasite nan plizyè kondisyon travay. Li ta dwe remake ke trepye portique soti nan diferan manifaktirè yo ka gen diferan konsepsyon sistèm kontwòl ak fonksyon. Itilizatè yo ta dwe opere an akò ak manyèl fonksyònman an ak règleman sekirite yo bay pa manifakti a lè yo itilize yo.



Multipurpose Gantry Crane se yon kalite ekipman leve ak fonksyon opere miltip ak adaptabilite. Li ka itilize fleksib nan divès sitiyasyon endistriyèl ak konstriksyon. Men kèk detay pwodwi komen pou trepye portik multifonksyonèl, ki ka varye selon manifakti ak modèl:

1. Kapasite pote:

Ranje: Anjeneral soti nan kèk tòn a dè santèn de tòn, kapasite espesifik pote yo ka Customized selon bezwen kliyan yo.

2. Ranje aksyon:

Lifting: teknik gantry la ka leve vètikal pou adapte yo ak leve machandiz nan diferan wotè.

Travèse: Ekipe ak fonksyon travèse orizontal, li ka deplase lib nan zòn travay la.

Wotasyon: Gen kèk trepye gantry ki gen yon fonksyon slew epi yo ka vire nan direksyon orizontal pou reyalize operasyon pi fleksib.

3. Metòd kontwòl:

Manyèl kontwòl: Konsole operasyon an ekipe ak joysticks, bouton oswa manyen ekran pou reyalize kontwòl manyèl plizyè aksyon.

Remote kontwòl: Gen kèk modèl yo ka kontwole adistans atravè yon kontwolè remote pou amelyore konvenyans ak sekirite nan operasyon.

4. Sistèm sekirite:

Pwoteksyon Surcharge: Sistèm pwoteksyon Surcharge entegre pou asire ke ekipman an travay nan yon seri sekirite.

Limit switch: Yo bay yon switch limit pou anpeche ekipman an depase seri espesifye a epi lakòz domaj oswa risk sekirite.

Aparèy pou sispann ijans: Nan ka ijans, li ka byen vit sispann aksyon divès kalite asire sekirite operatè yo ak ekipman yo.

5. Sistèm kontwòl:

PLC kontwòl: Adopte avanse kontwolè lojik pwogramasyon pou reyalize kontwòl egzak sou divès fonksyon ekipman an.

Teknoloji Capteur: Ekipe ak yon varyete detèktè pou kontwole estati ekipman yo epi asire presizyon ak sekirite nan operasyon leve.

6. Konsepsyon estriktirèl:

Materyèl dirab: Sèvi ak materyèl estriktirèl ki gen gwo fòs, ki reziste korozyon pou asire estabilite ak rezistans nan ekipman an nan divès kondisyon anviwònman an.

Konsepsyon modilè: Gen kèk trepye portique adopte konsepsyon modilè pou fasilite antretyen ak amelyorasyon.

7. Opsyon personnalisation:

Gwosè ak fòm: Trepye portique yo ka Customized nan divès gwosè ak fòm selon bezwen espesifik kliyan yo.

Fonksyon adisyonèl: Plizyè fonksyon adisyonèl yo opsyonèl, tankou epandeuz divès kalite, kranpon, aparèy enklinezon, elatriye, satisfè bezwen opere diferan.

8. Pwoteksyon anviwònman ak ekonomize enèji:

Jesyon efikasite enèji: Gen kèk modèl ki ka gen yon sistèm jesyon efikasite enèji pou diminye depans fonksyònman ekipman yo atravè kontwòl konsomasyon enèji rezonab.





1. Faktori:Sou liy pwodiksyon manifakti yo, yo ka itilize trepye gantry milti-bi pou deplase, chaje, dechaje, ak pozisyon gwo konpozan mekanik, pwodwi, oswa matyè premyè. Adaptabilite li pèmèt li adapte yo ak bezwen diferan etap pwodiksyon an.

2.Pò ak machandiz:Trepye portik multifonksyonèl yo lajman ki itilize nan pò ak sant lojistik pou leve kontenè, esansyèl ak kago lou. Fonksyon Traverse ak Swivel li yo fè li fasil pou okipe kago nan diferan pozisyon ak direksyon.

3. Sit konstriksyon:Sou sit konstriksyon, trepye gantry multifonksyonèl yo ka itilize pou leve, travèse ak pozisyon materyèl bilding tankou travès asye, konpozan konkrè, elatriye. Li ede amelyore pwogrè bilding ak efikasite konstriksyon.

4.Warehousing ak klasman sant:Trepye portik multifonksyonèl yo itilize nan sant depo ak klasman pèmèt manyen efikas, anpile ak klasman machandiz yo. Fonksyon traverse li pèmèt operasyon fleksib nan espas limite.

5.Metal Processing ak Plant Steel:Trepye portique versatile yo ka itilize pou deplase ak okipe materyèl metal lou tankou bobin asye, aliminyòm, elatriye kapasite fò chaj-pote li yo ak fleksibilite fè li ideyal pou endistri a pwosesis metal.

6.Endistri pouvwa ak enèji:Nan estasyon elektrik ak enstalasyon pwodiksyon enèji, yo itilize trepye versatile pou okipe ekipman lou, tiyo ak gwo konpozan. Kontwòl egzak li yo ak gwo kapasite chaj-pote asire manyen san danje nan ekipman enpòtan.

7.Otomobil manifakti:Nan faktori fabrikasyon otomobil, trepye gantry milti-fonksyonèl yo ka itilize pou transpòte pati otomobil, kò ak asanble machin konplè. Fonksyon Traverse ak Swivel li yo pèmèt li adapte yo ak bezwen diferan estasyon travay yo.

8.Anviwònman espesyal:Anba kondisyon anviwònman espesyal, tankou tanperati ki wo, tanperati ki ba oswa kote ki gen gaz korozif, kèk trepye gantry multifonksyonèl ka fèt espesyalman pou adapte yo ak kondisyon sa yo.







Travay Devwa	A3 oswa A5
Espansyon	3-40
Ekipman pou pouvwa	220v, 240,380v, 400v, 415v, 440v, 460v, 480v, 525v / 3P / 50hz, 60hz
Voltage kontwòl	24v, 36v, 48v, 110v, 220v
Kapasite	5T	10T	15T	20T
Vitès leve (m/min)	8 oswa 8/0.8	8 oswa 8/0.8	3.5/0.75	3.5/0.75
	5/0.8	5/0.8	5/0.8	5/0.8
Vitès vwayaj long (m/min)	20/30	20/30	20/30	20/30









K: Ki materyèl teknik portique multipurpose a fèt?

A: 1.Steel: estrikti prensipal la nan trepye portik milti-fonksyonèl anjeneral itilize asye wo-fòs, tankou asye kabòn oswa asye alyaj. Asye sa yo fò ase yo kenbe tèt ak chaj lou nan operasyon leve epi yo relativman dirab nan yon varyete de klima ak kondisyon travay.

2.Materyèl soude: Materyèl soude yo itilize pou konekte ak konstwi boom, kolòn, elatriye yo tou eleman kritik. Materyèl soude ki gen gwo fòs yo anjeneral chwazi asire determinasyon ak rezistans nan pwen yo soude.

3.Coating ak tretman anti-korozyon: Trepye Gantry yo souvan afekte pa klima piman bouk, anviwònman imid oswa medya korozivite, kidonk kouch oswa tretman anti-korozyon anjeneral fèt sou sifas la amelyore rezistans nan korozyon nan ekipman an. Gen kèk kouch komen ki gen ladan kouch epoksidik oswa galvanize plonje cho.

4.Materyèl plastik tankou nilon ak poliamid: Nan kèk pati espesifik, tankou pouli, tren oswa lòt sifas friksyon, yo ka itilize materyèl plastik ki gen gwo fòs tankou nilon oswa poliamid pou diminye friksyon, bri ak ogmante lavi ekipman yo.

5.Electrical konpozan: Eleman elektrik yo itilize nan sistèm kontwòl anjeneral sèvi ak endistri-estanda pousyè-prèv, materyèl ki enpèmeyab ak korozyon ki reziste asire fyab la ak estabilite nan sistèm elektrik la.



K: Ki diferans ki genyen fonksyonèl ant trepye portique ak trepye cantilever?

A: 1.Gantry Crane:

Estrikti: Karakteristik prensipal la nan teknik gantry la se estrikti bracket li yo, ki se menm jan ak fòm nan yon pòt ak span sou zòn nan travay. Anjeneral konsiste de travès, kolòn ak pye sipò.

Fonksyon: Trepye Gantry yo anjeneral yo itilize nan gwo sit endistriyèl, tou de deyò ak andedan kay la, epi yo fèt yo span gwo distans, bay yon anvlòp lajè k ap travay. Yo ka itilize pou travay tankou chaje ak dechaje kago ak deplase pati lou nan plant fabrikasyon yo.

2.Jib Crane:

Estrikti: Estrikti teknik cantilever la relativman senp, ki fòme ak yon bra cantilever ki sipòte pa yon poto vètikal. Pòsyon cantilever nan teknik la jib ka vire, bay fleksibilite nan yon seri sèten.

Fonksyon: Jib trepye yo apwopriye pou zòn travay relativman ti, anjeneral nan estasyon travay oswa sou liy pwodiksyon. Yo ka itilize pou deplase machandiz byen vit epi avèk presizyon, espesyalman nan espas ki fèmen.



Q: Ki diferans ki genyen ant fonksyonèl trepye portique ak trepye anlè?

A: 1.Diferans estriktirèl:

Gantry Crane: Karakteristik prensipal la nan teknik Gantry la se estrikti bracket li yo, ki gen fòm tankou yon pòt ak span sou zòn travay la. Anjeneral konsiste de travès, kolòn ak pye sipò.

Teknik anlè: Yon teknik anlè se yon moso ekipman ki kouvri yon zòn travay, ak travès li yo sipòte sou waf sou chak bò. Travès li yo ka deplase sou waf yo epi yo anjeneral ekipe ak fonksyon leve ak travèse.

2.Senn aplikab:

Portique teknik: Apwopriye pou gwo sit endistriyèl tankou pò ak sant lojistik, ki kapab kouvri gwo distans ak bay yon pakèt travay.

Trepye pon: Yo itilize souvan nan kote tankou liy pwodiksyon endistriyèl, depo, ak plant fabrikasyon pou bay manyen kago efikas vètikal ak orizontal.

3.Ki jan pou avanse pou pi:

Portique teknik: Estrikti bracket li yo pèmèt tout ekipman an deplase sou tè a, ki apwopriye pou sitiyasyon kote pozisyon travay la bezwen chanje souvan.

Pon teknik: Anjeneral fiks sou plafon an, mouvman gwo bout bwa a itilize pou deplase machandiz yo.

4. Dimansyon travay la:

Gantry Crane: Akòz gwo estrikti li yo, li bay yon pi gwo ranje lateral k ap travay.

Pon teknik: Apwopriye pou zòn k ap travay relativman ti, se ranje mouvman li yo sitou limite pa longè gwo bout bwa a.



K: Ki kalite trepye portique?

A: 1.Single Girder portique teknik:

Gen yon sèl gwo bout bwa, sipòte sou kolòn sou tou de bò. Apwopriye pou travay manyen relativman lejè ak pri ki ba.

2.Double Girder Gantry Crane:

Gen de travès paralèl sipòte sou kolòn sou tou de bò yo. Apwopriye pou travay leve gwo echèl epi li gen pi wo kapasite pote chaj.

3.Fully elektrik portique teknik:

Sèvi ak sistèm kondwi elektrik, ki gen ladan leve elektrik, travès elektrik ak fonksyon mouvman elektrik. Amelyore efikasite operasyon ak presizyon, apwopriye pou senaryo ki mande operasyon souvan ak manyen egzak.

4.Semi-Electric Portique teknik:

Gen kèk fonksyon ki kondwi elektrik, tankou leve elektrik, pandan ke lòt yo ka manyèlman kontwole. Pri a se relativman ba ak apwopriye pou kèk travay ti ak mwayen ki menm gwosè ak k ap deplase.

5.Rail monte portik teknik:

Enstale sou track la, li ka vwayaje sou track la epi li apwopriye pou lakou veso ak lòt kote. Gen kapasite efikas chaje ak dechaje veso.

6.Cantilever Gantry Crane:

Gen yon estrikti cantilevered kote yon gwo bout bwa sou yon bò pandye nan yon bò nan yon poto. Li apwopriye pou okazyon ki mande travay sispansyon bò epi li bay yon pi gwo ranje k ap travay.

7.Foldable portique teknik:

Karakteristik yon konsepsyon pliable pou transpò fasil ak depo. Apwopriye pou sitiyasyon kote ekipman an bezwen deplase nan diferan kote travay.



K: Ki diferans ki genyen ant yon sèl gwo bout bwa ak doub gwo bout bwa?

A: 1.Single Girder portique teknik:

Estrikti: Yon sèl-gwo bout bwa portique teknik gen yon sèl gwo bout bwa, ki sipòte sou kolòn sou tou de bò yo.

Pou: Relativman lejè ak apwopriye pou zòn travay relativman ti. Pri a se ba ak antretyen se relativman senp.

Aplikasyon: Apwopriye pou travay manyen ti ak mwayen gwosè, tankou manifakti limyè nan atelye.

2.Double Girder Gantry Crane:

Estrikti: teknik portik doub-gwo bout bwa a gen de travès paralèl sipòte sou kolòn sou tou de bò yo fòme yon estrikti pon ki estab.

Avantaj: Li gen pi wo kapasite chaj-pote ak estabilite, epi li apwopriye pou travay leve gwo-echèl. Plis fleksib, sa ki pèmèt pi laj mouvman lateral.

Aplikasyon: Apwopriye pou fabrikasyon lou, gwo sant lojistik ak kote kote gwo machandiz bezwen okipe.
